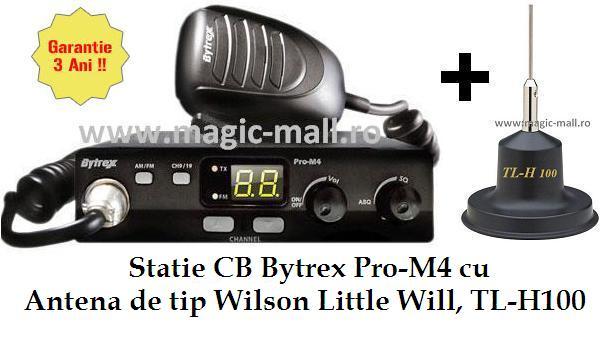

Statie radio Bytrex Pro-M4 cu Squelch Automat

bytrex pro-M4 este o statie radio simpla, usor de utilizat si realizata de un producator mai mult decat consacrat in domeniul comunicatiilor CB existent pe piata de 47 de ani.
Detalii si imagini: www.pendul.ro/statie-radio-bytrex-prom4-cu-squelch-automat-p-453.html
Datorita simplitatii, lipsei de butoane si functii complicate si raportului excelent calitate-pret statia radio CB bytrex pro-M4 reprezinta alegerea perfecta in special pentru utilizatorii neinitiati in comunicarea CB dar si pentru cei care nu vor bataie de cap.
Caracteristici generale: Ajustare squelch automat/ manual
Buton Sus/ Jos pentru schimbarea rapida a canalelor
Selector CH9/CH19 pentru selectarea rapida a canalelor de urgenta
Selector AM/FM pentru selectarea rapida a modului de lucru AM sau FM
Ecran LED generos ce afiseaza canalul operational si codul benzii de frecventa programat
Buton TX pentru atentionare atunci cand statia se afla in modul de transmisie
Difuzor EXT (Extern) Jack pentru conectarea optionala a unui difuzor extern
Specificatii: Canale: 40 Canale AM/FM 4W
Interval frecventa: 26.565 la 27.99125 MHz
Control frecventa: PLL
Interval temperatura de functionare: -10 / 55 grade C
Alimentare: 13.2 V DC ± 15%
Dimensiuni: 180 (L) x 35 (H) x 140 (D) mm
Greutate: 750 g
Receptie: Sistem de receptie: Conversie duala Super Heterodine
Frecventa intermediara: 1st IF: 10.695 MHz, 2nd IF: 455 MHZ
Sensibilitate: 0.5 µV pentru 20 db SINAD in modul FM
Distorsiune audio: Mai mica de 8% @ 1 KHz
Respingere imagine: 65dB
Respingere canal adiacent: 65Db
Semnal / Ratie zgomot: 45dB
Consum in standby: 150 mA
Consum in nivel audio maxim: 820 mA
Transmisie: Putere de iesire: 4W @ 13.2 V DC
Modulatie: FM: 1.8 KHz ± 0.2 KHz
Raspuns frecventa: de la 400 Hz la 2.5 KHz
Impedanta de iesire: RF 50 ohm fara balans
Semnal / Ratie zgomot: 40 dB MIN
Consum in emisie: 1100 mA
Bytrex Pro-M4 este o statie radio destinata pietei Europene, indeplinind toate cerintele si standardele europene. Standardele nationale in vigoare din Europa permit ca acest dispozitiv sa fie folosit in intreaga Europa prin utilizarea unui sistem presetat de selectie tara accesat prin intermediul panoului frontal.
Bytrex Pro-M4 face o prima impresie foarte buna pentru ca este compacta, bine finisata si nu este supraincarcata cu butoane de control pe panoul frontal.
Unitatea se porneste prin simpla rotire a butonului Volum in directia acelor de ceasornic, moment in care canalul va clipi pe display pentru cateva secunde la o rata de 1Hz. Numarul intermitent afisat reprezinta codul de tara in curs si daca ramane nemodificat pana la sfarsitul perioadei de clipire (aproximativ 3 secunde) va oferi o afisare constanta a ultimului canal utilizat atunci cand unitatea a fost oprita.
Pentru a selecta alt grup de tara trebuie sa apasati butonul „UP” inainte de a porni aparatul si sa tineti apasat acest buton in timp ce porniti aparatul pana cand ecranul clipeste.
Ecranul va clipi in timp ce afiseaza grupul de tari curent. Apasand butonul „DOWN” (Or UP) va descreste sau creste codul grupului de tara afisat. Pentru a confirma noul grup de tari, tot ce trebuie sa faceti este sa tineti apasat butonul „DOWN” pana cand ecranul nu mai clipeste, moment in care se va afisa numarul ultimului canal utilizat pentru acel grup.
Vedeti mai jos tabelul de frecvente.
In modul de export codurile grupurilor de tara continua in ordine: 09, 00, 11, 12….16 dar ar trebui sa reveniti la manual la sectiunea cu tabelele de selectie a canalelor si interpretarea frecventelor.
In modul UK (07) canalele CEPT 40 sunt selectate prin apasarea butoanelor AM/FM si se revine la grupul UK40 apasand acest buton din nou.
In grupurile de tari in care utilizarea statiilor in AM este permisa, butonul AM/FM selecteaza schema de modulatie. FM este in uz atunci cand led-ul verde este aprins pe afisaj. Led-ul TX este aprins atunci cand unitatea transmite.
Apasarea repetata a butonului CH9/CH19 trece unitatea prin Canalul 9, 19 si canalul curent.
Schimbarea canalului se realizeaza fie prin apasarea butonului UP (sau DOWN) - o singura apasare va muta cate un canal per apasare, fie prin tinerea apasata a butonului pentru cateva secunde, astfel se va activa “Selectie Automata a canalelor” pana cand butonul va fi eliberat, dar acest lucru nu duce la o scanare.
Bytrex Pro-M4 are de asemenea functia Auto Squelch (ASQ), caracteristica care atunci cand este activata face ca statia sa treaca la un nivel presetat de Squelch.
ASQ se activeaza prin rotirea totala a butonului de Squelch in sensul invers acelor de ceasornic pana cand se va auzi un clic.
Statia functioneaza perfect din momentul in care este scoasa din cutie. Puterea de iesire este exact 4W cat trebuie sa aiba. Receptia este foarte sensibila iar nivelul audio suficient pentru a folosi statia intr-un camion sau turism. Modulatia este excelenta, putand rivaliza cu statii mult peste nivelul lui Bytrex.
Asa cum se arata si in specificatii Bytrex Pro-M4 este foarte selectiv (rejectia canalului adiacent de 65dB are nevoie de un IF puternic) si o scurta privire asupra schemei de circiut ne arata si de ce: pentru ca PRO-M4 foloseste un filtru de cristal in timp ce alte statii folosesc un filtru ceramic pentru a obtine un ACR de 60dB in cel mai bun caz.
